手持式海水超声波流量计

2021-05-17 09:48:16

导读:
  手持式海水超声波流量计属于手持式超声波流量计中的一种分类。而超声波流量计是国内目前体积最小、质量最轻、真正意义达到便携式的一款流量计,因其堪称国际一流的


  手持式海水超声波流量计属于手持式超声波流量计中的一种分类。而超声波流量计是国内目前体积最小、质量最轻、真正意义达到便携式的一款流量计,应用于多种工况,如饮用水、河水、海水、冷却水、热水、工业污水、润滑油、柴油、燃油、化工液体等。今天,小编就来和大家分享下其中的手持式海水超声波流量计。
  手持式海水超声波流量计比起常规流量计最大的一个优点在于其价格。海水中含有氯离子,具有极强的腐蚀性,对各类破管安装,直接接触的流量计的材质要求非常高,高要求带来的是高成本。而手持式海水超声波流量计无需考虑这个问题,可以将海水介质视作常规介质来进行测量。为什么手持式海水超声波流量计可以无惧海水的强腐蚀性呢,这就要从手持式海水超声波流量计的原理来说起。
  手持式海水超声波流量计是通过声波来进行测量流速从而反应流量的。当手持式海水超声波流量计发出的超声波束在海水中传播时,海水的流动将使传播时间产生微小变化,其传播时间的变化正比于海水的流速。零流量时,两个手持式海水超声波流量计传感器发射和接收声波所需的时间完全相同(唯一可实际测量零流量的技术),海水流动时,逆流方向的声波传输时间大于顺流方向的声波传输时间。
  其关系符合下面表达式:







  其中:
  θ :束与液体流动方向的夹角
  M :声束在液体中的直线传播次数
  D :管道内径
  Tup:声束在正方向上的传播时间
  Tdown:声束在逆方向上的传播时间
  ΔT=Tup-Tdown
  从而可知,手持式海水超声波流量计用于测量各种能够传导超声波的单一均匀的液体的流量。手持式海水超声波流量计采用非接触测量方式,测量范围大,没有活动机械部件,不受系统的压力和恶劣环境的影响,已成功应用于水、纯水、海水、污水、化工液体、江河水、燃料油等流体的计量工作中。

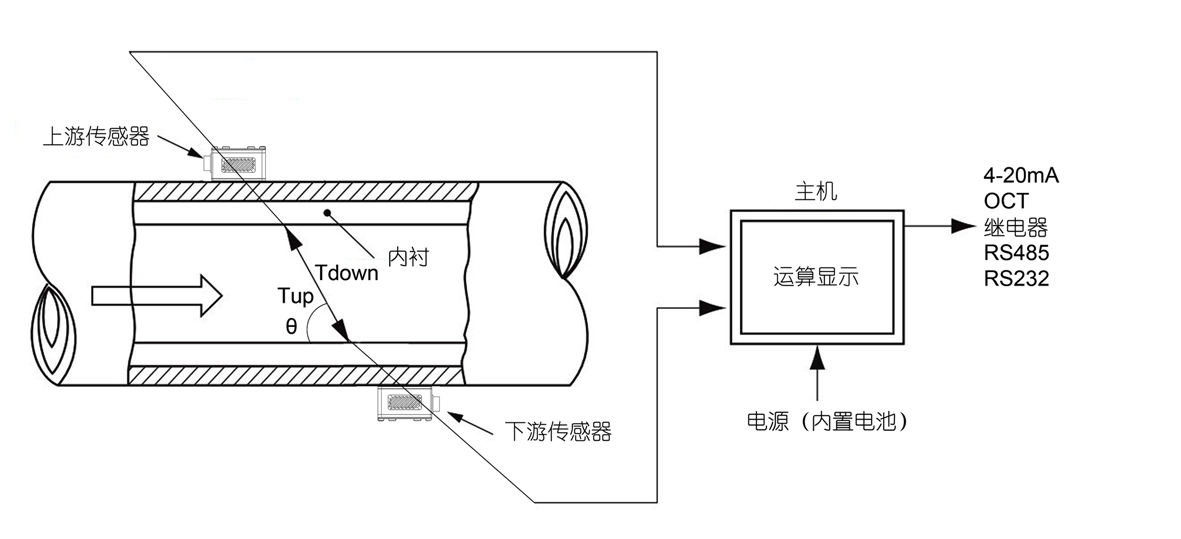

  手持式海水超声波流量计的流量测量简单方便,只要选择一个合适的安装点,在手持式海水超声波流量计主机上输入安装点处的管道参数,然后根据主机提供的传感器安装距离,把手持式海水超声波流量计传感器安装在管道表面,并用手持式海水超声波流量计专用电缆连接至手持式海水超声波流量计主机,即可完成流量测量。如图所示:
  可按如下步骤进行操作:



  选择安装点    →     输入测量参数    → 传感器的安装与调试
  →  检查安装是否正确  →     查看测量数据     →     测量数据处理

  怎么样,听完小编的讲解,是不是对手持式海水超声波流量计有了初步的了解呢。从事海水处理相关行业的工程师,如果你也想要一台好用又实惠的手持式海水超声波流量计,可以联系杭州联测梁工进行深一步的手持式海水超声波流量计选型交流。
