(以小见大)从流量单位解读流量计

2021-05-17 08:31:38

导读:
  本期导语
  自从十八世纪中期开始,伯努利推出关于流体的伯努利方程之后,流量计逐渐进入人们的视野中,发展至今已有两百多年历史了,如今电磁流量计流量计就更不用说了


  本期导语
  自从十八世纪中期开始,伯努利推出关于流体的伯努利方程之后,流量计逐渐进入人们的视野中,发展至今已有两百多年历史了,如今电磁流量计流量计就更不用说了,已广泛应用于印染、水处理、电力、石油等,可谓是遍布各行各业。
  不过虽然大家都知道流量计,但可能不知道每种流量计都有可测流量范围,过大、过小都可能测不到。都说一个巴掌拍不响,谈媳妇儿也得两个人对上眼呢!跑题了,我们回来接着讲。你看一台流量计最少几百,大则成千上万块,如果不懂一些流量计的基础知识,买错了可怎么办?怪采购?怪技术?还是追究厂家责任呢?
  今天这一期,小编从流量的单位入手,为大家换一个角度,解读流量计。掌声响起来。
  正式开讲
  在讲之前,我们首先还先得讲到流速V、瞬时流量Q、累计流量QΣ这三大关系。

  首先流速,是一种速度单位,如m/s(米/秒),而瞬时流量单位,则变成了(m?/秒),相差一个平方的关系,其实就是这个管道的横截面积S。所以Q=V*S ?而累计流量,往往针对于一段时间走过的总流量和,所以瞬时流量通过时间积分,正式得到累积流量。




  流速与瞬时流量
  流量常用有两种表达方式,自然就有两种计算方式:
  1.体积流量

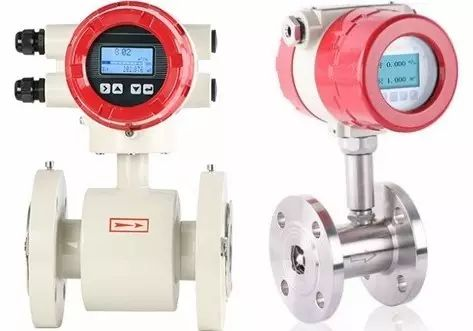

  以体积/时间或者容积/时间为单位表示流量,如:m?/h ,L/h,流量计代表:电磁流量计、涡轮流量计。



  体积流量(Q)= 平均流速(v)×管道截面积(A)
  尴尬,是不是初中物理还给老师了?跟我一起来实战操练下
  举个栗子:DN100的管道,流速大概3m/s,那么对应的流量
  Q=V*A=(3×60×60)×π×(100/1000/2)2=84.8m?/h
  你算对了吗?
  看到这里,是不是还觉得遗漏了什么?
  是的,体积流量还可以分为工况体积流量和标况体积流量。一般液体流量,往往都讲的是工况体积流量,而往往气体流量的计量,则往往涉及两种:
  标况流量和工况流量。
  别急,小编这就为你解答。

  在一个标准大气压下,室温20摄氏度(有的场合也用摄氏0度作为标准条件)气体的流量,通常认为标况流量。

  气体状态方程:PV=nRT
  工况与标况换算公式:P1×V1/T1=P2×V2/T2

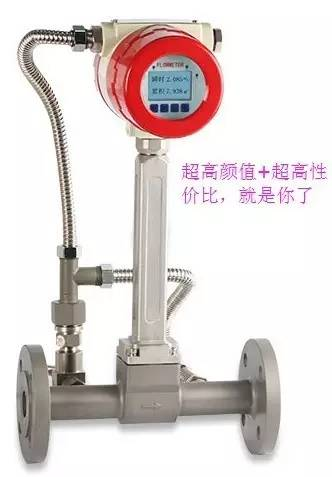

  典型代表:涡街流量计,比如要测量氮气的流量。




  那么,假设测得管道内氮气有1MPa压力,20℃工况下的流量为50m3/h,则其
  Q标=50×(101.325+1000)÷101.325×273.15÷(273.15+20)=506.3Nm3/h
  懵逼了吧?!别怕,小编还有不传绝技
  标况流量??=?工况流量*(压?力?+1)?
  温馨提示:仅限于工况温度趋于摄氏零度使用。(可不要贪多)
  2.质量流量
  以质量/时间表示的流量。如:kg/h
  质量流量(M)= 介质密度(ρ)×体积流量(Q)
  ?=介质密度(ρ)×平均流速(v)×管道截面积(A)
  这个就非常简单啦!还是以:DN100的管道,流速大概3m/s为例,介质为自来水(水的密度为1.0×103kg/m3),那么其质量流量为
  M(水)= 介质密度(ρ)×体积流量(Q)??=1.0×103kg/m3×84.8m?/h=8.48×104kg/h
  也就是我们常说的84.8吨(方)水。(有了前面演算的经验,计算质量流量是不是就So easy!!!)
  质量流量计大家可能会相对陌生,见的少些。当然啦,作为自动化仪表“圈子”里的一员,“带头大哥”还是要知道的,和妹子约会的时候好吹牛不是!
  行业标杆:美国艾默生




  以上就是我们本期联测自动化为您推荐的内容,大家都学到了吗?如果您还有其他疑问请咨询我们的在线客服,我们有专业的技术团队为您服务。
